Anschluß der Solar-Module
Bei Anschluß der Solar-Module sollten Sie die folgenden Parameter berücksichtigen:

●  Die Leerlaufspannung (Voc) der Solar-Module darf die max. Leerlaufspannung der PV-Anlage des Wechselrichters nicht überschreiten.
●  Die Leerlaufspannung (Voc) der Solar-Module sollte höher sein als die minimale Batteriespannung.

Maximale PV-Anlagen-Leerlaufspannung:  500V DC
PV-Anlage MPPT Spannungsbereich:          60V DC - 450V DC

Nehmen wir als Beispiel ein 250-Wp-PV-Modul. Unter Berücksichtigung der beiden oben genannten Parameter werden die empfohlenen Modulkonfigurationen in der folgenden Tabelle aufgeführt.

Menge der Panel Solar Eingang

Gesamt Eingangsleistung

6 Stück in Reihe

1500W

8 Stück in Reihe

2000W

12 Stück in Reihe

3000W

13 Stück in Reihe

3250W

8 Stück in Reihe / 2 Set in parallel

4000W

10 Stück in Reihe / 2 Set in parallel

5000W

12 Stück in Reihe / 2 Set in parallel

6000W

10 Stück in Reihe / 3 Set in parallel

7500W

Spezifikation Solarmodule (Referenz 250Wp)

Vmp:	30,1 Vdc
Imp:	8,3A
Voc:	37,7Vdc
Isc:	8,4A
Imp:	8,3A

Voc = Leerlaufspannung: Das Messen der Spannung ohne Last (offener Schaltkreis)

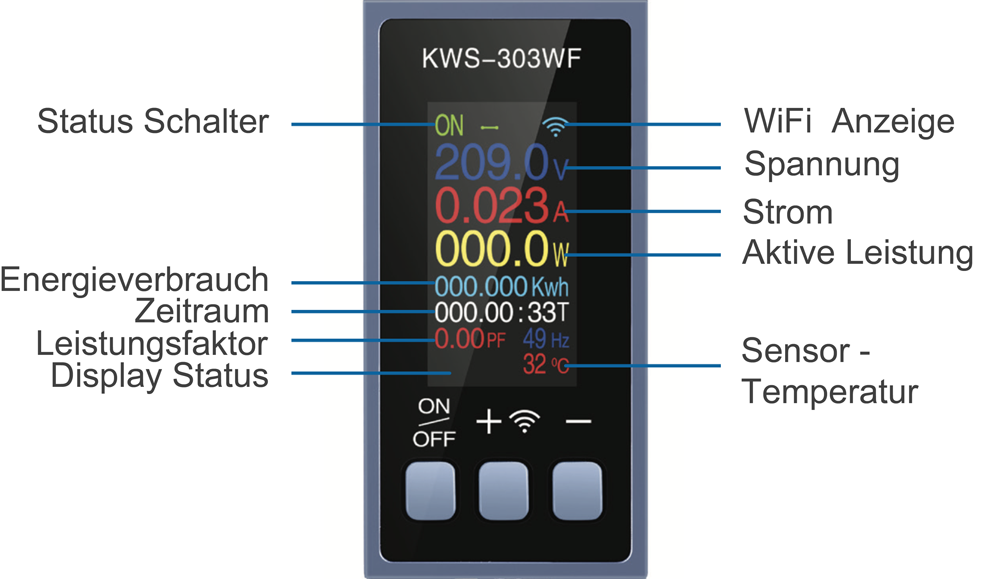

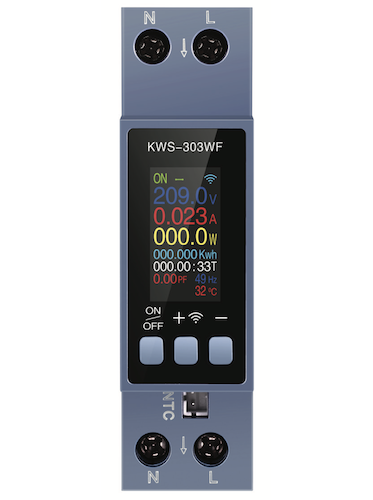

KWS-303WF
panel

Leistungsmesser, Schutzschalter und Display
KWS-303WF mit elektrischer Schutzvorrichtung vor Über- und Unterspannung, Strom-, Spannung-, sowie Energieverbrauch-Anzeige und eingebauter WIFI-Kommunikation zur Kontrolle der AC-Eingangsspannung.8-in-1-Digitalanzeige mit Hochauflösendem TFT-Farbbildschirm: Spannung, Strom, Leistung, Frequenz, Leistungsfaktor, aktive Energie, Timing und andere elektrische Parameter

Parameter

Spannungsbereich:

AC100-290V

Strombereich:

0-40A

Leistungsbereich:

0-12 kW

Zeitbereich:

99 Tage

Energiemenge-Messbereich

0-9999 kWh

Temperaturbereich:

-20~150° C

Frequenzbereich:

50–60 Hz

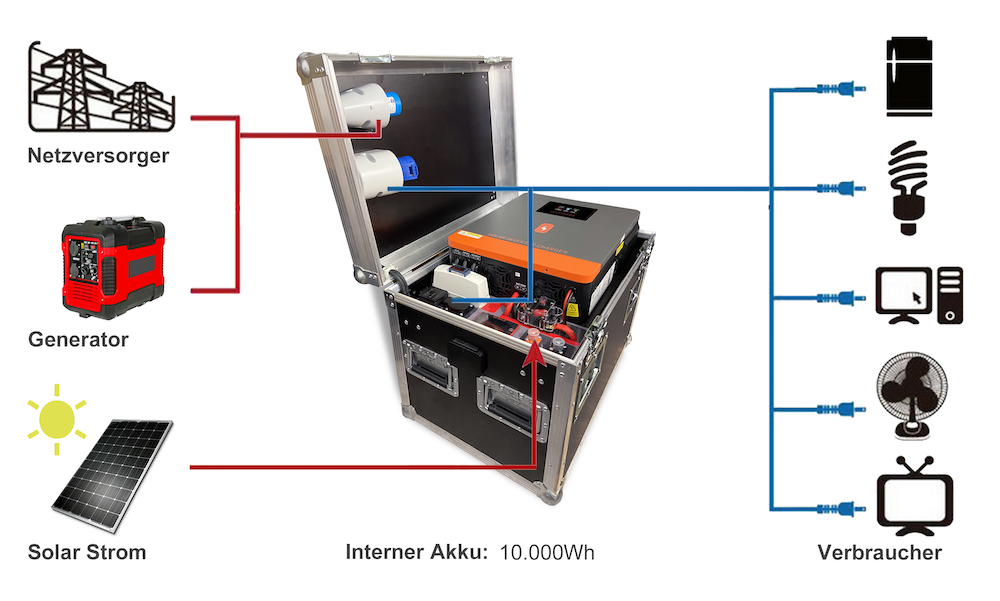

Systemanschlüsse
Energiebox

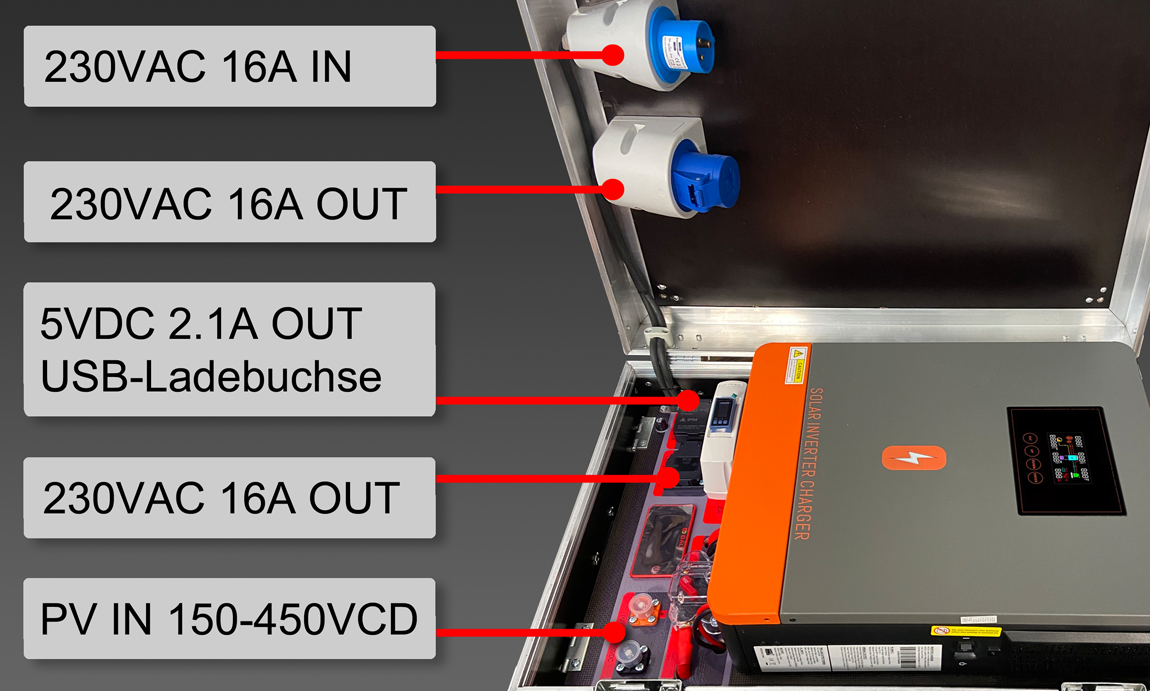

AC-Ausgänge
Es können alle Arten von Geräten in Wohn- oder Büroumgebungen mit Strom versorgt werden, einschließlich motorbetriebener Geräte wie Heizungspumpe, Lüfter, Kühlschrank, Klimaanlage etc. Eine Heizung sollte mit diesen System auf Grund des zu hohen Energiebedarfs nicht Versorgt und betrieben werden, es wird hier auch ausdrücklich davon abgeraten.
